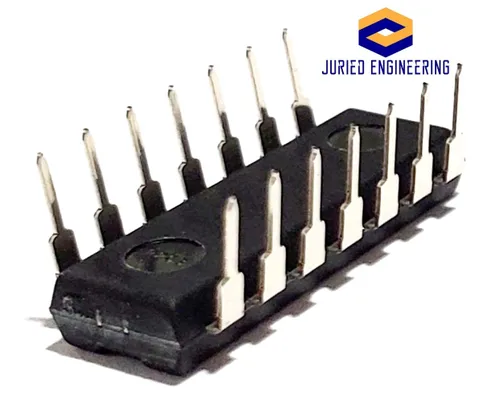

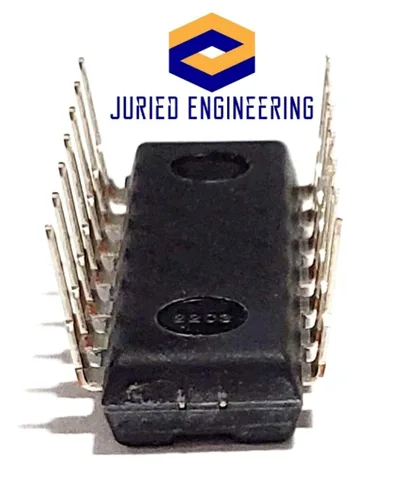

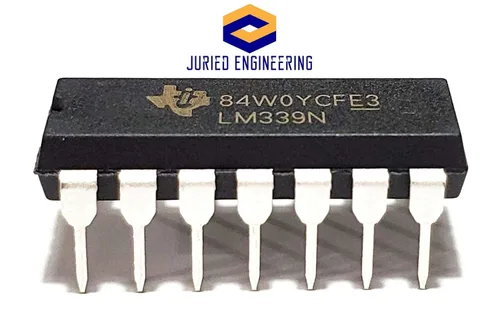

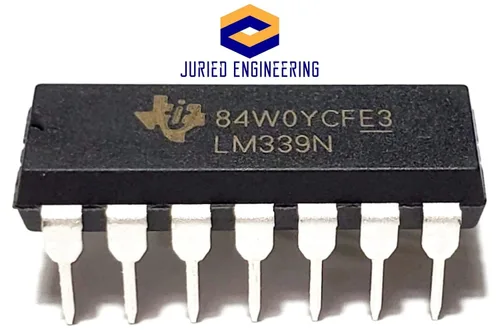

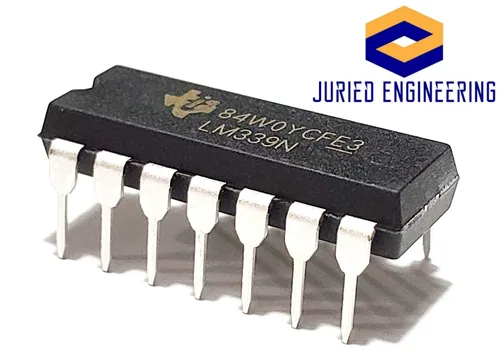

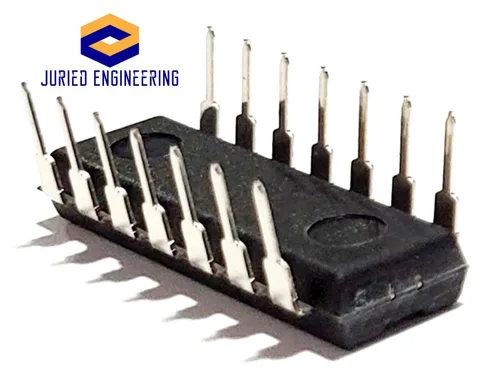

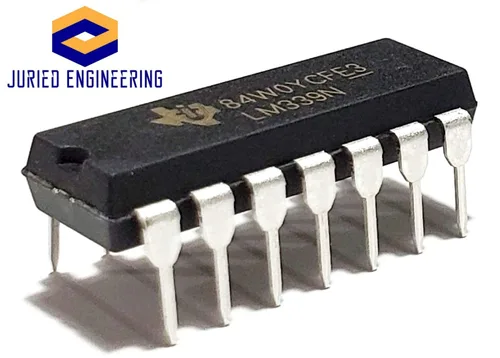

LM339N LM339 Comparador diferencial cuádruple grado industrial Breadboard IC DIP-14 (paquete de 5)

Los dispositivos LM339 constan de cuatro comparadores de voltaje independientes que están diseñados para funcionar desde una sola fuente de alimentación en una amplia gama de voltajes. También es posible el funcionamiento desde fuentes duales, siempre que la diferencia entre las dos fuentes sea de 2 V a 36 V, y VCC sea al menos 1,5 V más positivo que el voltaje de modo común de entrada. El drenaje de corriente es independiente del voltaje de alimentación. Las salidas se pueden conectar a otras salidas de colector abierto para lograr relaciones cableadas-Y. El LM339N puede funcionar hasta un máximo absoluto de 36 V en el pasador de alimentación. Este dispositivo estándar ha demostrado ubicuidad y versatilidad en una amplia gama de aplicaciones. Esto se debe a un rango de voltajes de suministro muy amplio (2 V hasta 32 V), bajo Iq y respuesta rápida del dispositivo. La salida de drenaje abierto permite al usuario configurar la baja tensión lógica de salida (VOL) y permite que el comparador se utilice en la funcionalidad AND. El comparador consta de una entrada de par PNP Darlington, lo que permite que el dispositivo funcione con una ganancia muy alta y una respuesta rápida con una corriente de polarización de entrada mínima. El par Darlington de entrada crea un límite en la capacidad de voltaje de modo común de entrada, lo que permite que el comparador funcione con precisión desde el suelo hasta la entrada diferencial (VCC - 1,5 V). Dejar (VCC – 2 V) a temperatura fría. La salida consiste en un transistor NPN (pulldown o de lado bajo) de colector abierto. La salida NPN sumidera corriente cuando la tensión de entrada negativa es mayor que la tensión de entrada positiva y la tensión de compensación. El VOL es resistivo y escala con la corriente de salida.

Cuatro comparadores de voltaje independientes que están diseñados para funcionar desde una sola fuente de alimentación en una amplia gama de voltajes Amplios rangos de suministro suministro único: 2 V a 36 V, Fuentes duales: ±1 V a ±18 V, Rango de voltaje de entrada diferencial igual a voltaje de alimentación nominal máximo: ±36 V, Corriente de compensación de entrada baja: 3 nA (típico) Drenaje de corriente de suministro baja independiente del voltaje de suministro: 0.8 mA (típico), voltaje de saturación de salida bajo, rango de voltaje de entrada de modo común incluye tierra Corriente de polarización de entrada baja: 25 nA (típico), voltaje de compensación de entrada bajo: 2 mV (típico), voltaje de saturación de salida bajo Aplicaciones de ejemplo: Industrial, Automotriz: Infotainment y Clusters, Módulos de control corporal, supervisión de potencia, osciladores, detectores de picos, lógica, traducción de voltaje
