Generador de señal de función precisa XR2206 1Hz-1MHz Triángulo sinusoidal ajustable Módulo de frecuencia de salida cuadrada

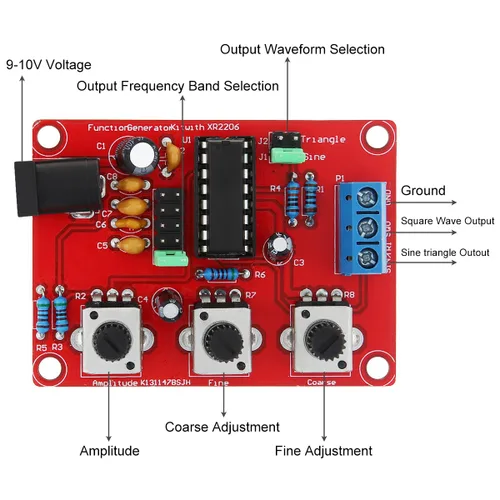

Información de parámetros: Corriente de trabajo: 1A Voltaje de entrada: 9 - 12V DC Frecuencia: 1Hz - 1MHz Fuente de voltaje: 9 - 12V DC Entrada Formas de onda: Cuadrado, Seno, Triángulo Impedancia: 600 Ohm (+ 10 por ciento) Frecuencia: 1Hz - 1MHz ONDA SINOUSAL - Amplitud: 0 - 3V a 9V DC entrada - Distorsión: Menos del 1 por ciento (a 1 kHz) - Planitud: +0.05dB 1Hz - 100kHz ONDA CUADRADA - Amplitud: 8V (sin carga) a entrada de 9V DC - Tiempo de subida: Menos de 50ns (a 1kHz) - Tiempo de caída: Menos de 30ns (a 1kHz) - Simetría: Menos del 5 por ciento (a 1 kHz) ONDA TRIÁNGULO - Amplitud: 0 - 3V en entrada de 9VDC - Linealidad: Menos de 1 por ciento (hasta 100kHz) 10mA Usando el paso - Enchufe de la tapa de puente J1, los terminales azules SIN/TRI salen de onda sinusoidal (nota que J1, J2 solo puede insertar uno de) . - Enchufe de la tapa de puente J2, los terminales azules SIN/TRI salen onda triangular (nota J1, J2 solo puede insertar uno de). - Pulso de salida de terminales azules SQU. - AMP: onda sinusoidal, ajuste de amplitud de onda triangular. - FINO: Ajuste fino de frecuencia. - Grueso: Frecuencia de ajuste grueso. Lugar de aplicación: - En el campo del análisis de señales, se utiliza para la depuración, análisis y generación de diversas señales. - En el campo del análisis de señales, se utiliza para calibrar varios instrumentos, como medidores de frecuencia, osciloscopio, medidores de potencia, etc., para garantizar su precisión y precisión. - En el campo de la comunicación, en astronomía, física, ciencias de la vida, química y muchos otros aspectos de la investigación científica, para producir señales de alta precisión. El paquete incluye: 1 x módulo de frecuencia XR2206

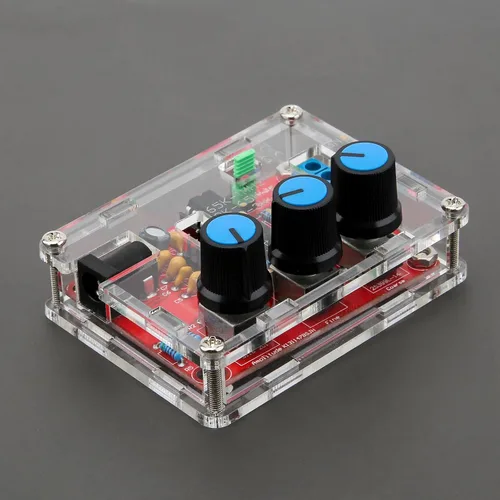

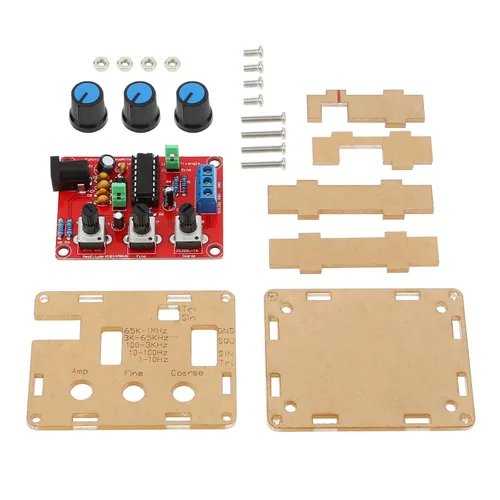

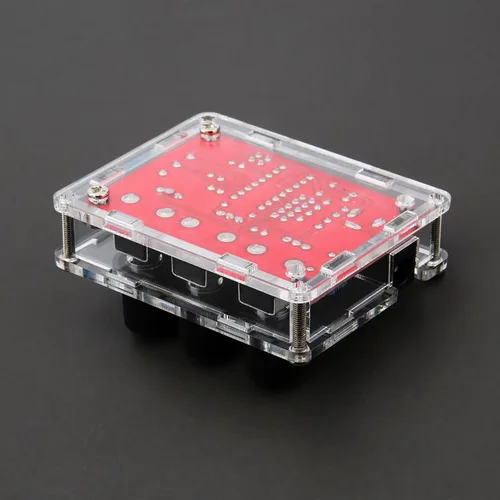

XR2206 generador de señal de función precisa, este módulo es un producto acabado soldado que no requiere soldadura manual. Solo necesitas montar la carcasa para usarla. Fuente de alimentación para puerto de 5.5 x 2.1, el interior es positivo y el exterior es de polaridad negativa, apto para voltaje de fuente de alimentación de 9-12 V. La forma de onda puede no ser estable durante más de 12 V. Después de completar la conexión, antes de encender, verifique el IC si contra, como anti por favor corrección oportuna, inserte el podría dañar el chip. La amplitud de frecuencia es ajustable, y el rango ajustable de frecuencia es 1Hz-1MHz. Amplia gama de fuente de alimentación, puede utilizar fuente de alimentación externa de 9-12V o batería de 9V.
