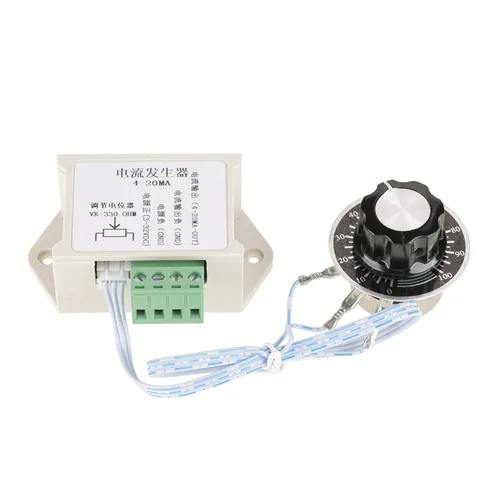

DEWIN Generador de señal, generador de 4-20mA módulo de generador de señal de corriente de cantidad analógica ajustable

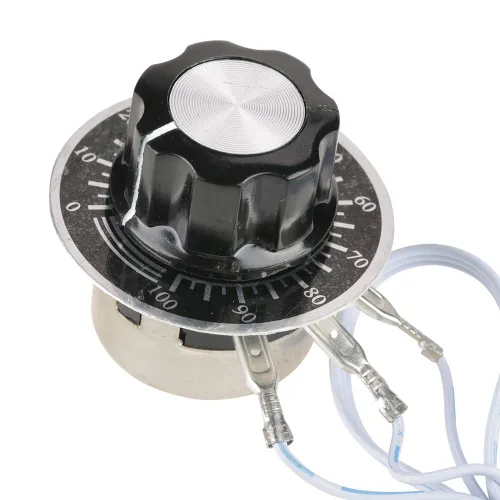

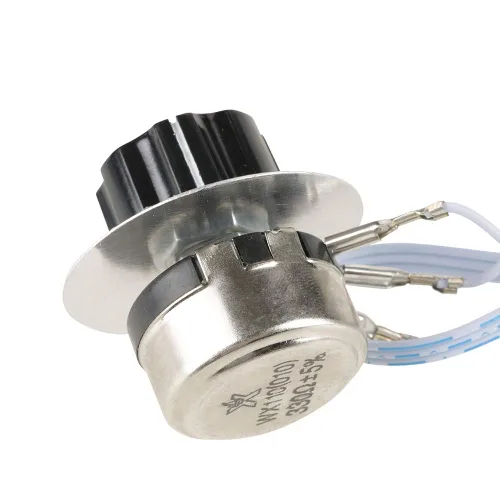

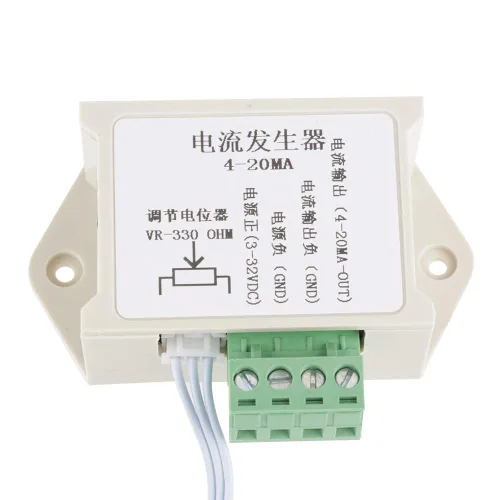

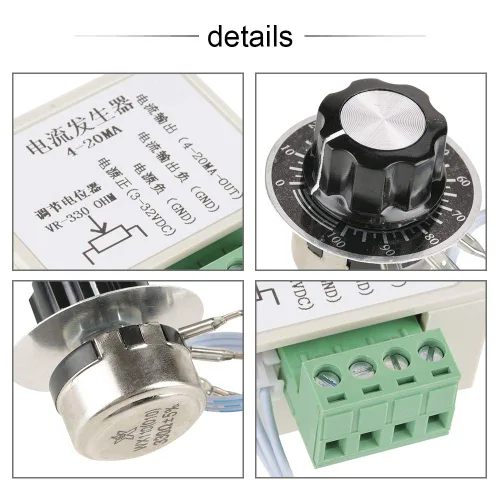

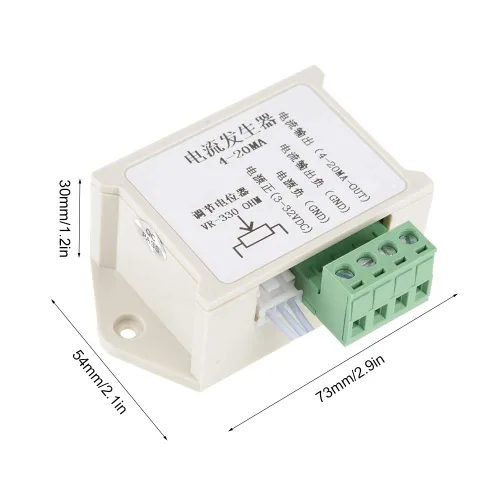

Especificaciones: Tipo: Generador de corriente Modelo: 4-20mA Diámetro de retención de instalación del potenciómetro: 0.394 in Tamaño (L*W*H): 73*54*30mm/2.9*2.1*1.2in Espacio entre agujeros: 61mm/2.4in Tornillos adecuados: M3 (no incluido) Peso: 2.61 oz (aprox.) Cableado: 3-32V: fuente de alimentación de CC positiva GND (izquierda): Fuente de alimentación negativa GND (derecha): corriente de salida 4-20mA negativa 4-20mA-OUT: 4-20mA corriente de salida positiva Potenciómetro: Ajuste el rango de salida de 4-20mA, en sentido horario para aumentar, en sentido antihorario para reducir Instrucciones: Acerca de la coincidencia de impedancia de salida: La resistencia de la señal de salida debe cumplir los siguientes requisitos Según la fórmula: I = U/R (corriente = voltaje/resistencia) Por lo tanto, la corriente máxima que puede generar el extremo receptor de señal es igual a dividir el voltaje de la fuente de alimentación por la resistencia de la señal. De esta manera, el generador de corriente todavía tiene cierta resistencia. Así concluye con una fórmula: Voltaje de fuente de alimentación/(resistencia interna de señal + resistencia interna del generador de corriente) = corriente constante de salida Nuestra fuente de alimentación del módulo es de voltaje de 5-32V, por lo que si se utiliza una fuente de alimentación de bajo voltaje y la resistencia interna de la señal es grande, la corriente constante de salida no será suficiente. Los requisitos de coincidencia de señales se dan a continuación: Para la fuente de alimentación de 24V, la resistencia de la señal no debe ser superior a 1000 ohmios. Para la fuente de alimentación de 12V, la resistencia de la señal no debe ser superior a 500 ohmios. Para la fuente de alimentación de 5V, la resistencia de la señal no debe ser superior a 200 ohmios. Tenga en cuenta que el voltaje de la fuente de alimentación no puede ser superior a 32V. El paquete incluye: 1 x generador de señal.

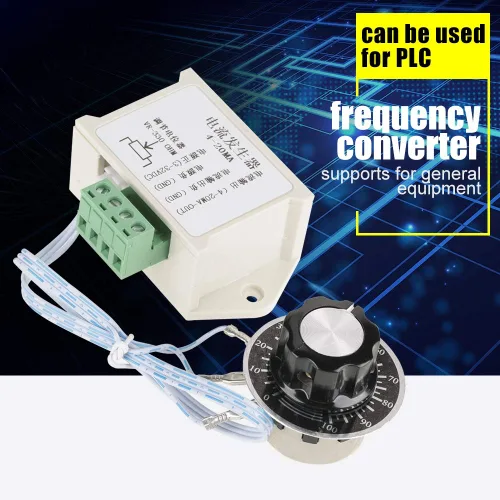

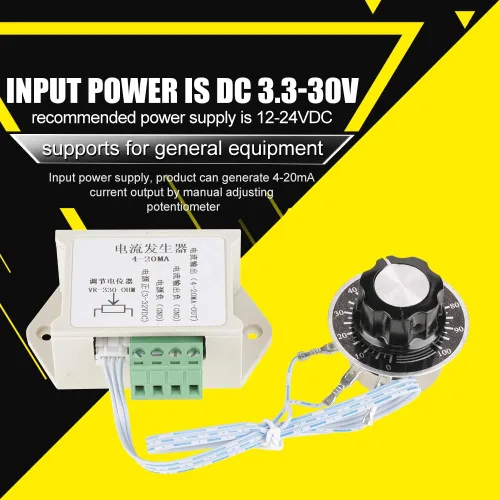

Potencia de entrada: el generador de señal se puede utilizar para la salida analógica actual de 4-20 mA ajustando manualmente el potenciómetro para producir una salida de corriente de 4-20 mA. Corriente de salida: la corriente de salida puede ser constante automáticamente en el valor establecido de acuerdo con el ajuste, también se puede utilizar como una fuente de corriente constante, su corriente de salida máxima no supera los 20 mA. Corriente recomendada: la potencia de entrada del generador de señal es de 3.3 a 30 V CC y la fuente de alimentación recomendada es de 12 a 24 V CC. ✅【Equipo de soporte】La corriente de consumo de energía del módulo es inferior a 30 mA, compatible con equipos generales. ✅【Rango aplicable】La fuente de alimentación de uso general del módulo se puede utilizar para PLC, inversor, servo.
