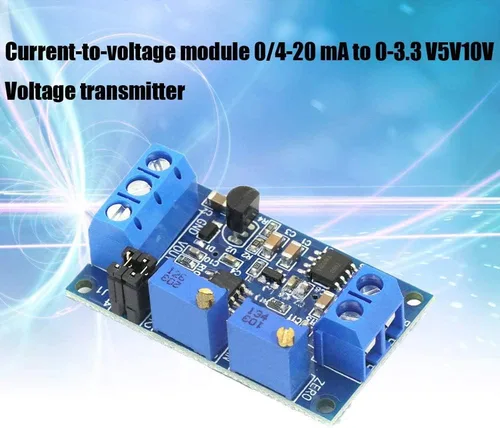

Acxico 4 unids módulo convertidor de corriente a voltaje 0/4-20mA a 0-3.3V 0-5V 0-10V Transmisor de voltaje Conversión de señal Placa

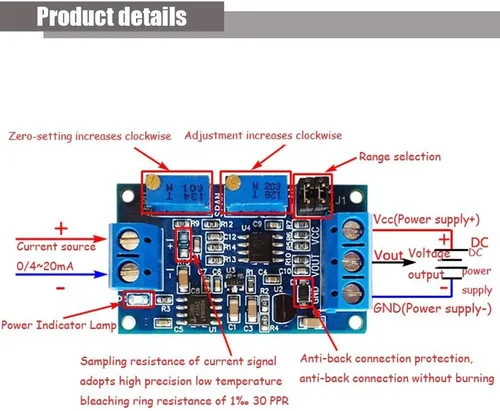

Instrucciones de uso: el módulo está cableado como se define y el voltaje de alimentación es de 7-36 V (si la salida es de 10 V, el voltaje de alimentación debe ser mayor que 12 V). Después de encendido, la luz D2 debe estar encendida, de lo contrario verifique la conexión de línea. La placa está protegida inversamente y la conexión inversa no se quema. Cuando la entrada de corriente esté en el valor mínimo (0 mA o 4 mA), ajuste el potenciómetro CERO para que la salida VOUT sea el valor mínimo (0.0V u otro voltaje). Cuando la entrada de corriente esté en el valor máximo (20mA), ajuste el potenciómetro SPAN para hacer que la salida VOUT sea la máxima (3.0 mA). 3 V o 5 V. o 10V, cuando la entrada es 4-20ma, la salida puede ser tan pequeña como 2.5V). Según sus necesidades, seleccione el rango apropiado a través de la tapa de puente: 4 20ma: 0 2.5V rango: J1 1, 2 pies en corto, 3, 4 pies cortocircuitados 0 3.3V rango: J1 1, 2 pies están desconectados, 3, 4 pies están Desconectado0 Rango de 5.0 V: J1 1, 2 pies en corto, 3, 4 pies en cortocircuito0 Rango de 10.0V: J1 1, 2 pies en corto, 3, 4 pies desconectados0 20ma:0 Rango de 3.3V: J1 1, 2 pies en corto, 3, 4 pies en cortocircuito0 5.0V rango: J1 1 , 2 pies cortos. ed, 3, 4 pies en cortocircuito 0 10.0V rango: J1 1, 2 pies cortos, 3, 4 pies desconectados. Nota: la toma de luz y diferentes pantallas pueden causar que el color del artículo en la imagen sea un poco diferente del real. El error de medición permitido es +/-0.4-1.2 in. Apreciamos mucho todos los ajustes personalizados para mejorar la venta, también si hay algo que desea satisfecho, por favor contáctenos para la mejor solución probable. Gracias. El paquete incluye: 4 módulos convertidores de corriente a voltaje 0/4-20mA a 0-3.3V 0-5V 0-10V Transmisor de voltaje Conversión de señal de conversión de señal Junta de acondicionamiento (si hay algún problema con el producto, envíenos imágenes. Cuéntanos más detalles sobre este problema)

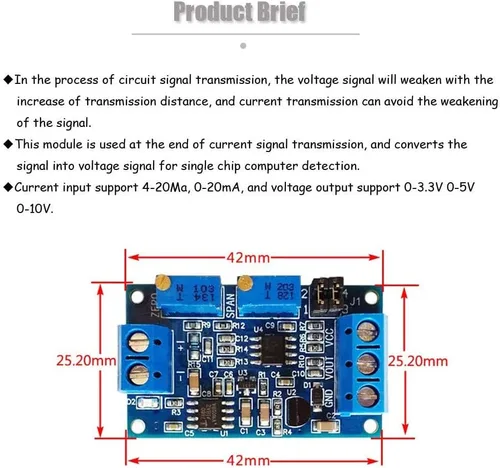

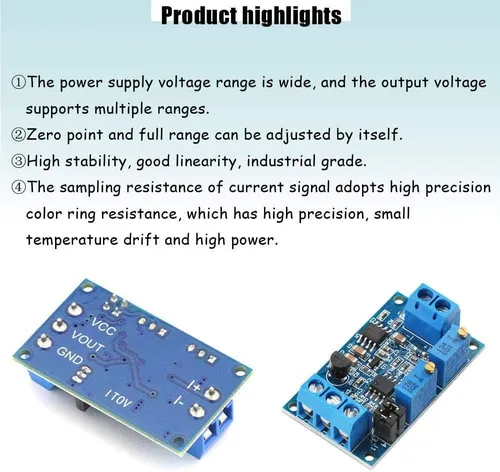

Este módulo se utiliza para el final de la transmisión de señal de corriente, y convierte la señal en una señal de voltaje para la detección por el microordenador de chip único. La entrada de corriente admite 4-20Ma, 0-20mA, y la salida de voltaje admite 0-3.3V 0-5V 0-10V. Amplio rango de voltaje de suministro, voltaje de salida soporta múltiples rangos, cero y escala completa se pueden ajustar. El resistor de muestreo de señal actual adopta resistencia de anillo de color de alta precisión, alta precisión, pequeña deriva de temperatura y alta potencia. Durante la transmisión de la señal del circuito, la señal de voltaje se debilitará a medida que aumenta la distancia de transmisión. La transmisión actual puede evitar el debilitamiento de la señal. Alta estabilidad, buena linealidad, grado industrial. El paquete incluye: 4 módulos convertidores de corriente a voltaje 0/4-20mA a 0-3.3V 0-5V 0-10V Transmisor de voltaje Conversión de señal de conversión de señal Junta de acondicionamiento (si hay algún problema con el producto, envíenos fotos. Cuéntanos más detalles sobre este problema.) Muchas gracias por comprar en nuestra tienda. Cualquier pregunta, no dudes en ponerte en contacto con nosotros.
