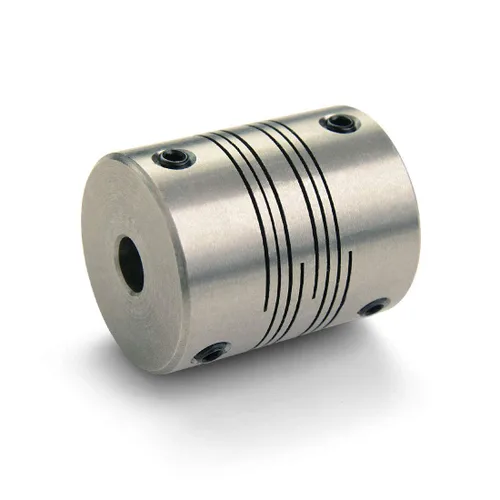

Este acoplamiento de tornillo de fijación de aluminio pulido Ruland de seis haces está diseñado para su uso en escenarios de desalineación angular, paralela y axial que requieren cero contragolpe y menos peso y tiempo de respuesta más rápido que un acoplador de acero inoxidable. Los acoplamientos de haz, un tipo de acoplamiento flexible, utilizan una o más ranuras en espiral cortadas en una sola pieza de varilla metálica para formar una sección central de "resorte", denominada bobina helicoidal o viga. Las porciones de viga del acoplamiento se flexionan para acomodar la desalineación mientras continúan transmitiendo potencia entre los ejes unidos. Con seis vigas, cada punto flexible corrige una desalineación específica, lo que ayuda a prevenir la tensión en los cojinetes del eje. Este acoplamiento de haz corrige la desalineación angular hasta 3 grados, la desalineación paralela hasta 0.030" y el movimiento axial de hasta 0.015". La construcción de una sola pieza de este acoplamiento de viga proporciona una vida útil más larga que los acoplamientos con piezas móviles. Los tornillos de fijación bloquean el acoplamiento en los ejes. El acoplamiento de aluminio pulido es resistente a la corrosión y puede funcionar en temperaturas que van desde -40 a 225 grados F. Este acoplamiento de tornillo de ajuste de seis haces Ruland es adecuado para su uso en aplicaciones de transmisión de potencia como codificadores, accionamientos paso a paso y servoaccionamientos. Los acoplamientos flexibles se utilizan para unir dos ejes giratorios que no están alineados para transmitir la potencia de rotación, conocida como par, de un eje al otro. La mayoría de los acoplamientos flexibles consisten en dos cubos y un conjunto intermedio; cada cubo se une a un eje mientras que el conjunto central se flexiona entre los cubos para acomodar la desalineación de los dos ejes. Las desalineaciones del eje son generalmente paralelas o angulares y causan complicaciones para transmitir potencia rotacional de un eje a otro en forma de tensiones, cargas, vibraciones y otras fuerzas, que varían de un tipo de desalineación a otro. Los acoplamientos flexibles se utilizan en una amplia gama de aplicaciones, como en vehículos de motor, transportadores, escaleras mecánicas, equipos agrícolas, forestales y mineros, aeronáutica, robótica y exploración espacial, entre otros. Ruland fabrica collares de eje, acoplamientos rígidos y acoplamientos de control de movimiento sin contragolpe. La compañía, fundada en 1937 y con sede en Marlborough, MA, cumple con los estándares de Restricción de Sustancias Peligrosas (RoHS) y Registro, Evaluación, Autorización y Restricción de Productos Químicos (REACH).
Acoplamiento de seis haces para uso en escenarios angulares, paralelos y axiales de desalineación que requieren cero reacción Aluminio pulido para menos peso y tiempo de respuesta más rápido que el acero inoxidable Establecer instalación de estilo de montaje de tornillo Acoplamiento de una sola pieza para una vida útil más larga que los acoplamientos con piezas móviles Las temperaturas de funcionamiento oscilan entre -40 y 225 grados F
