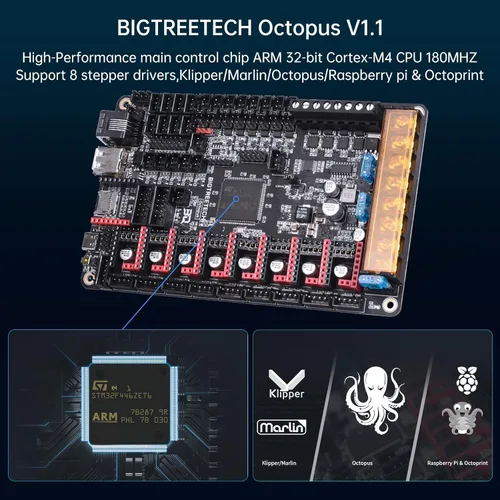

La placa base BIGTREETECH Octopus V1.1 es una potente y rica en funciones placa base para impresora 3D que soporta hasta 8 controladores paso a paso con 8 salidas de controlador paso a paso en total. PARÁMETROS DE LA PLACA MADRE DEL PULPO 1. Tamaño de borde a borde: 6.299* 3.937 in 2. Orificio de montaje a agujero tamaño: 5.906* 3.543 in 3. Microprocesador: ARM 32-bit Cortex-M4 CPU: STM32F446ZET6 4. Voltaje de entrada recomendado: DC24V 5. Controladores de motor: controladores enchufables que admiten todos los tipos de controladores populares. 6. Tomas del conductor del motor: MOTOR0, MOTOR1, MOTOR2_1, MOTOR2_2, MOTOR3, MOTOR4, MOTOR5, MOTOR6, MOTOR7 7. Interfaces de sensor de temperatura: TB, T0, T1, T2, T3 (con entradas directas disponibles que evitan el circuito de protección para uso alternativo). 8. Interfaces de expansión: descentralización del filamento, detección de pérdida de energía, apagado automático, BL Touch y muchos otros. Características de la placa madre de pulpo: 1. Utiliza un chip de control principal ARM Cortex-M4 serie STM32F446ZET6 de 32 bits con una frecuencia central de 180MHz. 2. Interfaces con un Raspberry-Pi usando serie emulada a través de USB o UART directo a cualquiera de los puertos serie de la placa. 3. Compatible con Klipper y Marlin. 4. Soporta hasta 4 calentadores hotend 5. Soporta entradas de 12 V o 24 V con reguladores integrados de 12 V, 5 V y 3.3 V para proporcionar rieles para uso periférico. 6. Soporta varios idiomas, como inglés y chino simplificado, y puede cambiar fácilmente entre diferentes idiomas 7. Soporta "impresión desde tarjeta SD" e "impresión a través de USB OTG" utilizando el puerto USB-A integrado. 8. Soporta BL Touch y varios otros sensores ABL. 9. Soporta CAN-BUS utilizando una interfaz RJ11 6P6C, que ofrece a la placa la capacidad de interactuar con futuros módulos de expansión. 10.Compatible con StallGuard para un homing sin sensores con controladores TMC. 11. Soporta el apagado después de la función de impresión. 12. Soporta la función de reanudación de impresión de pérdida de energía

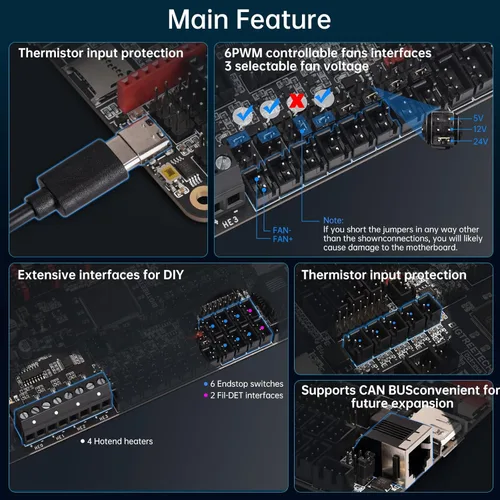

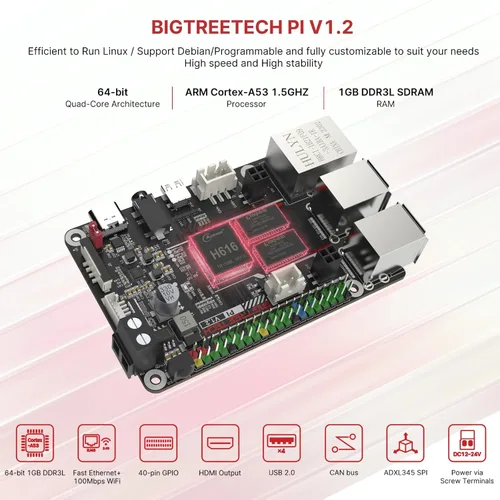

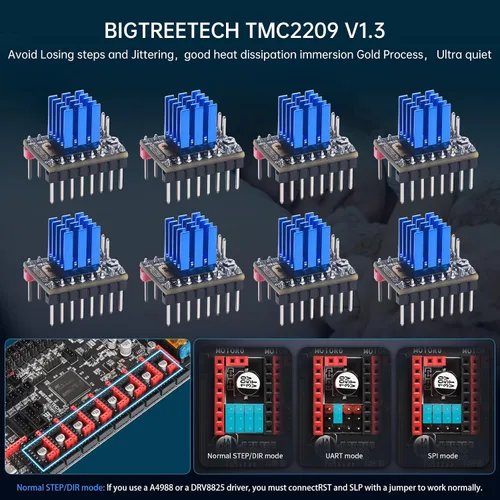

Kit de alto costo: viene con tablero de control BIGTREETECH Octopus V1.1 de 32 bits y BIGTREETECH PI V1.2 con 8 piezas TMC2209 kit de controlador paso a paso. Perfecto para impresora 3D voron 2.4, adopta el último microcontrolador de 32 bits ARM Cortex-M4 serie STM32F446ZET6 a 180MHz con flash de 512Kb, soporte Klippper/Marlin Firmware. Función potente: BTT Octopus V1.1 placa base soporte controlador paso a paso de 8 ejes, ofrece hasta 6 ventiladores PWM controlables y 2 adicionales sin control con la posibilidad de selección de voltaje de 5V, 12V o 24V. Admite la conectividad CAN Bus utilizando un conector Ethernet y actualización de firmware por USB (recomendado) y modo DFU (usuarios avanzados). La actualización a través del modo DFU es enviar firmware a la placa directamente desde la PC sin necesidad de gestor de arranque. Función de expansión: placa de control BTT Octopus V1.1 Soporte BLtouch, Microprobe v2.0, Eddy v1.0, sensor de runount de filamento inteligente, apagado después de la impresión, reanudar la impresión después de un corte de energía, bus CAN, función de disco U, expansión IC; al mismo tiempo interfaz WIFI reservada, interfaz de termistor PT100 (opcional), impresora de doble eje Z. Chip de control principal: el tablero de control BIGTREETECH BTT Pi V1.2 adopta el procesador ALLWINNER H616, 64 bits de cuatro núcleos, [email protected]. RAM es 1GB DDR3L SDRAM.el tamaño mismo que el Raspberry-Pi 3B/4B. La pantalla adopta la GPU MaliG32 MP2, admite salida de video y audio 4K OpenGL3.2 y HDMI2.0A UHD y pantalla SPI. Puerto 4xUSB2.0 integrado. Potentes detalles de alto rendimiento y claridad. Conductor de motor paso a paso ultra silencioso: viene en 8pcs BTT TMC2209 V1.3 controladores de motor paso a paso y disipador de calor. Adopta la tecnología ultra silenciosa StealthChop2. Su corriente continua de accionamiento es 2A y la corriente máxima es 2.8A. El rango de voltaje de 4.75V a 28V soporta el modo STEP/DIR y UART. Servicio posventa: el manual y las instrucciones de instalación se han cargado en Github, si tiene algún problema durante el uso, por favor díganos la primera vez. Te daremos una solución satisfactoria
